Когда патрон пора снимать
Снимать патрон нужно в трёх случаях:
- кулачки не держат сверло или бит, оснастка проворачивается даже после сильной затяжки;
- появилось биение: сверло заметно гуляет на холостых оборотах;
- корпус треснул или кулачки заклинило, и они не раскрываются.

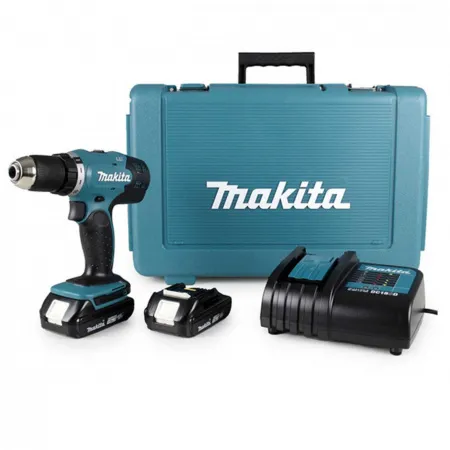

Ещё патрон снимают в сервисе, когда меняют редуктор. В технической информации Makita по DDF453 так и написано: для замены редуктора патрон снимают первым, для другого ремонта его трогать не нужно.
Если инструмент ещё на гарантии, до разборки уточните условия в сервисе.
Как устроено крепление патрона
У аккумуляторных дрелей-шуруповёртов Makita патрон держится двумя способами.
- Резьба шпинделя. Патрон накручен на вал редуктора обычной правой резьбой. У патронов 766027-7 и 763238-5 резьба 1/2"-20UNF, это указано на сайтах Makita.
- Винт внутри патрона. Между кулачками стоит винт с потайной головкой под плоскую отвёртку. В документах Makita по DDF453 и DDF485 это винт M6x22. Резьба у него левая, и на заводе его сажают на фиксатор резьбы.
Винт не даёт патрону открутиться, когда вы включаете реверс и выкручиваете саморез. Пока винт на месте, патрон не открутить. Поэтому начинают с винта и стараются не сорвать ему шлиц.
Что понадобится
- плоская отвёртка или бита под шлиц, подходящая по ширине к головке винта;
- большой шестигранный ключ: в сервисной инструкции Makita для DDF453 это ключ на 8 мм, для DDF485 указан ключ на 10 мм;
- киянка или молоток;
- тиски, если снимаете способом из сервисной инструкции;
- фиксатор резьбы средней прочности или новый винт для сборки;
- новый патрон, если меняете старый.
Шестигранные ключи Makita есть в разделе профильные ключи.
Как снять патрон: пошагово
- Снимите аккумулятор и бит. Это первое требование в сервисных документах Makita.
- Раскройте кулачки до упора. Поверните гильзу патрона, пока кулачки не спрячутся внутрь. Станет видна головка винта.
- Выкрутите винт по часовой стрелке. Резьба левая, поэтому крутите в сторону, в которую обычно закручивают. Вставьте отвёртку плотно, давите на неё всем весом и поворачивайте рывком. В сервисе винт выкручивают ударным винтовёртом в прямом вращении с плоской битой. Если шлиц начал сминаться, остановитесь, об этом ниже.
- Зажмите шестигранник в патроне. Вставьте короткое плечо ключа между кулачками и затяните патрон как сверло.
- Сорвите патрон против часовой стрелки. Смотрите на патрон спереди и резко ударьте киянкой по длинному плечу ключа так, чтобы патрон повернулся против часовой стрелки. Корпус при этом держите крепко или упирайте в верстак. Когда патрон стронулся, дальше он откручивается рукой.
- Открутите патрон до конца. Посмотрите на резьбу шпинделя: если на ней остатки старого фиксатора, очистите их щёткой.
Если винт не выкручивается
Обычно мешает фиксатор резьбы. Он держит винт сильнее, чем кажется, и шлиц срывается.
- Удар. Вставьте отвёртку в шлиц и слегка ударьте по её ручке молотком. Это сдвигает прикипевший фиксатор. Потом крутите по часовой стрелке.
- Прогрев. Фиксатор резьбы средней прочности ослабевает при нагреве. Погрейте переднюю часть патрона строительным феном и сразу крутите винт. Makita в своих документах прогрев не описывает, поэтому греть аккуратно: рядом пластиковый корпус и смазка редуктора.
- Сорванный шлиц. Если головка винта уже слизана, дальше без сервиса сложно: винт с левой резьбой обычным экстрактором не выкрутить.
Иногда винта в патроне нет совсем, его уже выкрутили при прошлом ремонте. Тогда сразу переходите к шагу с шестигранником.
Как поставить новый патрон
- Накрутите патрон на шпиндель по часовой стрелке рукой, пока он не сядет до конца резьбы.
- Зажмите в патроне шестигранник и затяните патрон. В сервисе Makita для этого длинное плечо ключа держат в тисках, на инструменте включают режим сверления, первую скорость и прямое вращение и медленно нажимают курок, пока мотор не остановится. Курок отпускают сразу после остановки.
- Раскройте кулачки и вкрутите винт против часовой стрелки (резьба левая).
- Если ставите старый винт, нанесите на его резьбу фиксатор. Makita называет ThreeBond 1321B, ThreeBond 1342 или Loctite 242.
Момента затяжки патрона в ньютон-метрах Makita в этих документах не даёт: патрон затягивают сам инструментом на первой скорости до остановки мотора.
После сборки проверьте работу: зажмите сверло, включите холостой ход и посмотрите, нет ли биения. Потом включите реверс на пару секунд. Если патрон остался на месте, винт держит.
Какой патрон подходит к шуруповёрту Makita
| Модели | Патрон по данным Makita | Зажим | Резьба |
|---|---|---|---|
| DDF485, DDF484, DDF482, DDF453, DHP485, DHP484, DHP482, DHP453 | 766027-7 | до 13 мм (у DDF485 и DDF453 1,5-13 мм) | 1/2"-20UNF |
| DF333D, DF332D, HP333D, HP332D | 763238-5 | 0,8-10 мм | 1/2"-20UNF |
По данным сайтов Makita Austria (766027-7, DDF485), Makita Germany (763238-5, DF333D) и технической информации Makita по DDF453.
Список моделей для 766027-7 на сайте Makita шире: там же DDF446, DDF456, DDF459, DDF470, DF457D, HP457D и их ударные версии. Для остальных моделей, например DDF489 (зажим 1,5-13 мм по данным Makita), номер патрона смотрите по схеме запчастей своей модели или спросите у нас по телефону.
Если берёте сторонний патрон, сверьте резьбу (1/2"-20UNF) и диапазон зажима. Патрон на 10 мм от DF333D на LXT-модель ставить нет смысла: сверло на 13 мм он не зажмёт.
Менять патрон или шуруповёрт

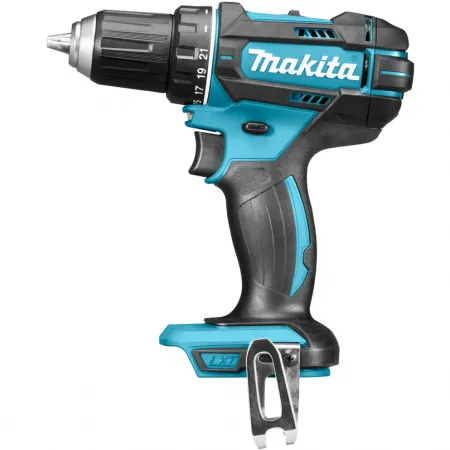

Если у старого шуруповёрта изношен только патрон, замена обходится дешевле нового инструмента. Если вместе с патроном люфтит вал, шумит редуктор или слабеет аккумулятор, сравните цену ремонта с ценой модели без аккумулятора. Например DDF482Z и DHP485Z продаются без аккумулятора и зарядки и работают с аккумуляторами LXT, которые у вас уже есть.
Какой шуруповёрт взять на замену, разбираем в статье какой шуруповёрт Makita выбрать, а разницу трёх популярных бесщёточных моделей в статье DDF485, DDF484 или DDF489.
Шуруповёрты из статьи
Частые вопросы
В какую сторону откручивать винт в патроне Makita?+
По часовой стрелке. У винта внутри патрона левая резьба. Сам патрон откручивается против часовой стрелки, у него обычная резьба.
Можно ли снять патрон без винта, одним ударом?+
Если винт на месте, нельзя: он держит патрон от откручивания. Сначала выкрутите винт, потом срывайте патрон шестигранником.
Нужен ли фиксатор резьбы при сборке?+
Makita рекомендует нанести фиксатор, если ставите старый винт. В документах названы ThreeBond 1321B, ThreeBond 1342 и Loctite 242.
Какой патрон нужен для DDF485?+
По данным Makita, у DDF485 патрон 766027-7 с зажимом 1,5-13 мм и резьбой 1/2"-20UNF. Тот же патрон указан для DDF484, DDF482 и DDF453.
Что делать, если патрон не откручивается даже после удара?+
Проверьте, что винт выкручен полностью. Попробуйте способ из сервисной инструкции с тисками и реверсом. Если не помогло, в сервисе снимают патрон съёмником Makita 1R359.
